고압피팅(High Pressure Fitting) - Elbow, Tee, Cross

피팅(Fitting)은 튜브(Tube)와 튜브를 연결해주는 이음도구 역할을 합니다. 고압피팅은 Cone and thread Connection 타입으로 확실하고 안전하게 채결되도록 제작되어 유체나 기체 구분 없이 높은 압력에서도 누설 없이 사용이 가능합니다. 포트의 방향에 따라 엘보우(Elbow), 티(Tee), 크로스(Cross) 세 가지 종류가 있으며 압력별, 포트사이즈 별로 구분되어 원하시는 사양에 맞게 사용하실 수 있습니다.
※ 제품 특징
──────
- Stainless Steel 316 냉간 소재 사용.

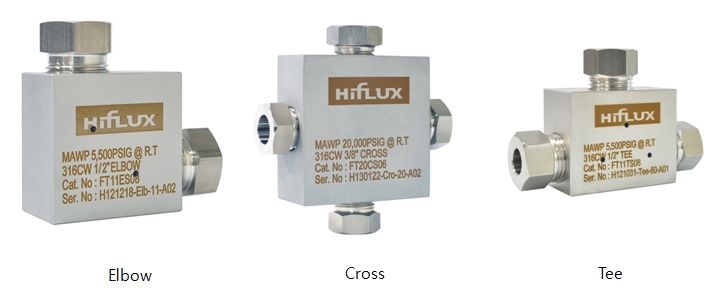

- 3가지 타입의 바디 (Elbow, Tee, Cross).
- 다양한 압력 (5500, 7500, 11500, 20000, 30000, 60000, 100000, 150000psi).
- -423°F (-252°C)부터 1200°F (649°C)까지의 작동 온도.
- 가스와 액체 사용에서도 누설에 강한 Cone and thread connection 연결 방식.
- 화학, 정유, 연구, 기름, 가스 산업체의 Fitting으로 다양한 압력(「max」150,000 psi )에 사용.
※ 주문 옵션
──────
- 모든 고압 제품은 화학, 정유, 워터젯, 연구분야, 기름, 가스 산업에 활용할 수 있습니다.
- Cone and thread connection 연결로 가스와 액체 사용시 누설에 강합니다.
- 다양한 압력·바디 타입·포트 사이즈 구분으로 사용하고자 하는 스펙에 맞춰 사용이 가능합니다.
- 일반적으로 STS 소재로 생산되나 다양한 유체·기체 사용이 가능하도록 다른 소재로도 주문 제작이 가능합니다.
- (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ 상기 재질외 기타 특수 소재는 문의 바랍니다.
- 고압피팅은 Block과 Gland, Sleeve 혹은 Collar가 Size에 맞도록 Set로 구성된 제품입니다.
- 각 개별품은 하이플럭스의 Fitting Accessory & Tubing, Nipple 상품을 이용하시기 바랍니다.
※ 압력 & 튜브사이즈 (통합)
──────────────
5500psi (379바, 386kg) 1/2"
7500psi (517바, 527kg) 3/8"
11000psi (758바, 773kg) 1/8"
11500psi (792바, 808kg) 1/4"
20000psi (1378바, 1406kg) 1/4", 3/8", 9/16", 3/4", 1"
30000psi (2068바, 2109kg) 1/8", 1/4", 3/8", 9/16"
60000psi (4136바, 4218kg) 1/4", 3/8", 9/16"
100000psi (6894바, 7030kg) 1/4"
150000psi (10342바, 10546kg) 3/8"
